Detalhes do produto
Lugar de origem: China
Marca: SFT
Número do modelo: DC4445A-N
Termos de pagamento e envio
Quantidade de ordem mínima: Negociável
Preço: negotiable
Detalhes da embalagem: Cartão, palete
Tempo de entrega: 20-45DAYS
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 50000pcs/mês
Indústrias aplicáveis: |
Fabricação, Construção |
Classificação de precisão: |
P0 |
Tipo: |
Embreagem de Mola |
Materiais: |
GCR15 |
Peso: |
0,095 |
Torque ((nm): |
363 |
Velocidade máxima de sobrecorrência da corrida interna (r/min): |
4300 |
Largura ((mm): |
16 |
Indústrias aplicáveis: |
Fabricação, Construção |
Classificação de precisão: |
P0 |
Tipo: |
Embreagem de Mola |
Materiais: |
GCR15 |
Peso: |
0,095 |
Torque ((nm): |
363 |
Velocidade máxima de sobrecorrência da corrida interna (r/min): |
4300 |
Largura ((mm): |
16 |

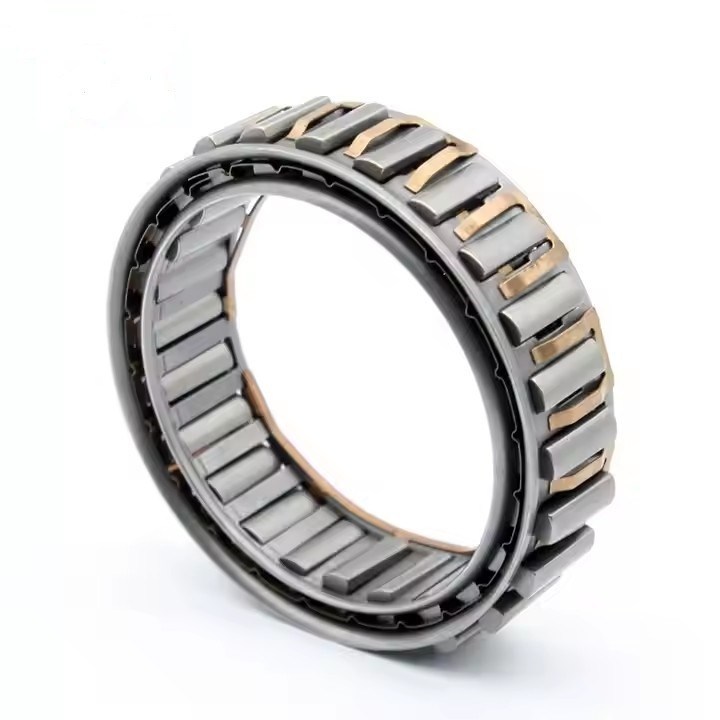

Rolamento de embraiagem de uma direção de freewheel DC Sprag
Informações pormenorizadas.
| Ponto | DC |
| Materiais | GCr15 |
| Um dia aborrecido. | 22.225-123.881 mm |
| Outro dia. | 38.885-142.880 mm |
| Largura | 10-25,4 mm |
| Capacidade de binário | 63-4875 N.m. |
| Velocidades de ultrapassagem (imax) | 1500-8600 r/min |
| Velocidades de ultrapassagem (amax) | 750-4300 r/min |
| Peso | 00,03 a 0,4 kg |
| Pacote | Caixa de cartão ou como seus requisitos |
Breve Introdução
Alternativamente, as corridas podem ser feitas em eixos de aço endurecidos, ou carcaças, para a especificação abaixo.A dureza da superfície da peça acabada deve ser de 60 a 62 HRC, com uma profundidade mínima de 0,6 mm.
A dureza do núcleo deve ser de HRC 35 a 45. A rugosidade da superfície não deve exceder 22 CLA.raças: 0,007 mm para uma largura de 25 mm.
Dimensões e capacidades
| Tamanho | Velocidades excedentes | Espaço de espalhamento |
- Não, não. de pinças
|
- Não, não. de espalhamento |
Peso | |||||||
| TKN1) | nimax2) | namax3) | Øa+0.008 -Não.005 |
Øc ± 0.013 | Emin | Ødmin | Øbmax | |||||
| [Nm] | [min-1] | [min -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33±0.075 | 10 | 50 | 15 | - Não. | 12 | 0.03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33±0.075 | 13.5 | 58 | 18 | - Não. | 14 | 0.055 |
| DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | - Não. | 14 | 0.06 |
| DC3175 ((3C) -N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33±0.075 | 16 | 71 | 25 | - Não. | 18 | 0.085 |
| DC4127 ((3C) -N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | - Não. | 20 | 0.095 |
| DC4972 ((4C) -N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | - Não. | 24 | 0.11 |
| DC5476A ((4C) -N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B ((4C) -N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C(4C) -N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | - Não. | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | - Não. | 26 | 0.175 |
| DC7221 ((5C) -N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | - Não. | 30 | 0.185 |
| DC7221B ((5C) -N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C ((5C) -N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8.33±0.1 | 25.4 | 132 | 55 | - Não. | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | - Não. | 34 | 0.165 |
| DC10323A ((5C) *-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8.33±0.1 | 25.4 | 184 | 80 | - Não. | 50 | 0.4 |
| DC12388C ((11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 |
0.4 |
Um exemplo crescente
Aplicações do rolamento de embreagem unidirecional:
Embraiagens de um só sentido Tipo de embraiagem usado principalmente como embraiagens de backstop
Redutores, caixa de velocidades Flender, caixa de velocidades SEW
Embreagem de sobrecorrência: para acionamento de várias máquinas ou para separar a inércia das massas de uma máquina acionada da máquina motriz após a sua desligação.
Embreagem de indexação: que gira um eixo passo a passo, obtendo assim uma alimentação de material indexada ou uma velocidade variável.
