Detalhes do produto
Lugar de origem: China
Marca: SFT
Número do modelo: ICE70
Termos de pagamento e envio
Quantidade de ordem mínima: Negociável
Preço: negotiable
Detalhes da embalagem: Cartão, palete
Tempo de entrega: 20-45DAYS
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 50000pcs/mês
Finalização: |
Preto, Antioxidante |
Tamanho: |
ID 20 ~ 260 |
Materiais: |
Aço cromado GCr15 |
Tipo: |
Rolamentos autocompensadores |
Aplicação: |
Indústria, engenharia |
Superfícies de contato deslizantes: |
Composto de aço / PTEF |
Finalização: |
Preto, Antioxidante |
Tamanho: |
ID 20 ~ 260 |
Materiais: |
Aço cromado GCr15 |
Tipo: |
Rolamentos autocompensadores |
Aplicação: |
Indústria, engenharia |
Superfícies de contato deslizantes: |
Composto de aço / PTEF |

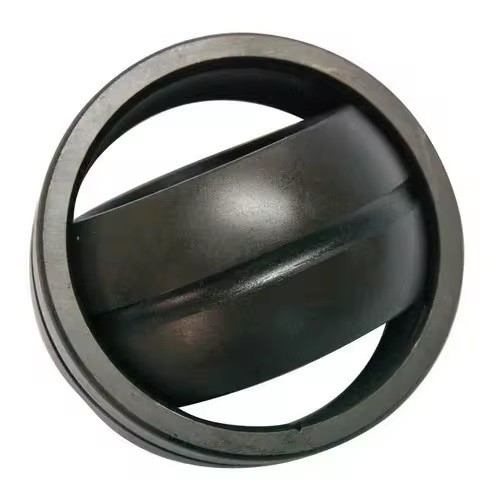

cilindro GE ES 2RS 20 40 60 articulação de esfera de rolamento personalizada
Descrição do produto do rolamento plano esférico:
Os rolamentos planos esféricos radiais têm um anel interno com um diâmetro exterior esférico convexo e um anel externo com uma superfície interna correspondentemente esférica, mas côncava.A sua concepção torna-os particularmente adequados para arranjos de rolamentos onde os movimentos de alinhamento entre o eixo e a caixa têm de ser acomodados, ou quando os movimentos de inclinação ou de rotação oscilantes ou recorrentes devem ser possíveis a velocidades de deslizamento relativamente lentas.
Os rolamentos de superfície plana esférica radial que necessitam de manutenção têm a combinação de superfície de contato deslizante aço-aço..A elevada resistência ao desgaste das superfícies deslizantes torna estes rolamentos especialmente adequados para arranjos de rolamentos em que cargas pesadas de direcção alternada,Cargas de choque ou cargas estáticas pesadas devem ser acomodadasOs rolamentos que apresentem extensões cilíndricas em ambos os lados do anel interno destinam-se a aplicações em que normalmente existem mangas de espaçamento em ambos os lados do rolamento.ou especialmente concebidos para os arranjos de rolamentos de cilindros hidráulicos,.
Série de rolamentos conjuntos:
Tipo GE...E: anel externo único, sem tanque de lubrificação, pode suportar cargas radiais e pequenas cargas axiais em qualquer direção.
Tipo GE...ES: anel externo de costura única com ranhuras de lubrificação, capaz de suportar cargas radiais e pequenas cargas axiais em qualquer direção.
Tipo GE...ES-2RS, tipo GEEW...ES-2RS: anel externo de fenda única com ranhura de lubrificação e anel de vedação em ambos os lados.
Tipo GE...ESN: anel externo de fenda única, tipo GE...XSN: anel externo de fenda dupla (anel externo dividido) com sulco de óleo lubrificante e anel externo com sulco de retenção.Pode suportar cargas radiais e pequenas cargas axiais em qualquer direçãoNo entanto, quando a carga axial é recebida pelo anel de retenção, sua capacidade de suportar cargas axiais é reduzida.
| Reboque N°. | Dimensões ((mm) | Nivel de carga CN |
a° ≈ |
peso ≈ kg |
|||||||
| d | D | B | c | dk | rs | R1s | Dinâmica | Estática | |||
| GE4E | 4 | 12 | 5 | 3 | 8 | 0.3 | 0.3 | 2 | 10 | 16 | 0.003 |
| GE5E | 5 | 14 | 6 | 4 | 10 | 0.3 | 0.3 | 3.4 | 17 | 13 | 0.005 |
| GE6E | 6 | 14 | 6 | 4 | 10 | 0.3 | 0.3 | 3.4 | 17 | 13 | 0.004 |
| GE8E | 8 | 16 | 8 | 5 | 13 | 0.3 | 0.3 | 5.5 | 27 | 15 | 0.008 |
| GE10E | 10 | 19 | 9 | 6 | 16 | 0.3 | 0.3 | 8.1 | 40 | 12 | 0.011 |
| GE12E | 12 | 22 | 10 | 7 | 18 | 0.3 | 0.3 | 10 | 53 | 10 | 0.015 |
| GE15ES | 15 | 26 | 12 | 9 | 22 | 0.3 | 0.3 | 16 | 84 | 8 | 0.027 |
| GE17ES | 17 | 30 | 14 | 10 | 25 | 0.3 | 0.3 | 21 | 106 | 10 | 0.041 |
| GE20ES | 20 | 35 | 16 | 12 | 29 | 0.3 | 0.3 | 30 | 146 | 9 | 0.066 |
| GE25ES | 25 | 42 | 20 | 16 | 35.5 | 0.6 | 0.6 | 48 | 240 | 7 | 0.119 |
| GE30ES | 30 | 47 | 22 | 18 | 40.7 | 0.6 | 0.6 | 62 | 310 | 6 | 0.153 |
| GE35ES | 35 | 55 | 25 | 20 | 47 | 0.6 | 1 | 79 | 399 | 6 | 0.233 |
| GE40ES | 40 | 62 | 28 | 22 | 53 | 0.6 | 1 | 99 | 495 | 7 | 0.306 |
| GE45ES | 45 | 68 | 32 | 25 | 60 | 0.6 | 1 | 127 | 637 | 7 | 0.427 |
| GE50ES | 50 | 75 | 35 | 28 | 66 | 0.6 | 1 | 156 | 780 | 6 | 0.546 |
| GE55ES | 55 | 85 | 40 | 32 | 74 | 0.6 | 1 | 200 | 1000 | 7 | 0.939 |
| GE60ES | 60 | 90 | 44 | 36 | 80 | 1 | 1 | 245 | 1220 | 6 | 1.04 |
| GE70ES | 70 | 105 | 49 | 40 | 92 | 1 | 1 | 313 | 1560 | 6 | 1.55 |
| GE80ES | 80 | 120 | 55 | 45 | 105 | 1 | 1 | 400 | 2000 | 6 | 2.31 |
| GE90ES | 90 | 130 | 60 | 50 | 115 | 1 | 1 | 488 | 2440 | 5 | 2.75 |
| GE100ES | 100 | 150 | 70 | 55 | 130 | 1 | 1 | 607 | 3030 | 7 | 4.45 |
| GE110ES | 110 | 160 | 70 | 55 | 140 | 1 | 1 | 654 | 3270 | 6 | 4.82 |
| GE120ES | 120 | 180 | 85 | 70 | 160 | 1 | 1 | 950 | 4750 | 6 | 8.05 |
| GE140ES | 140 | 210 | 90 | 70 | 180 | 1 | 1 | 1070 | 5350 | 7 | 11.02 |
| GE160ES | 160 | 230 | 105 | 80 | 200 | 1 | 1 | 1360 | 6800 | 8 | 14.01 |
| GE180ES | 180 | 260 | 105 | 80 | 225 | 1.1 | 1.1 | 1530 | 7650 | 6 | 18.65 |
| GE200ES | 200 | 290 | 130 | 100 | 250 | 1.1 | 1.1 | 2120 | 10600 | 7 | 28.03 |
| GE220ES | 220 | 320 | 135 | 100 | 275 | 1.1 | 1.1 | 2320 | 11600 | 8 | 35.51 |
| GE240ES | 240 | 340 | 140 | 100 | 300 | 1.1 | 1.1 | 2550 | 12700 | 8 | 39.91 |
| GE260ES | 260 | 370 | 150 | 110 | 325 | 1.1 | 1.1 | 3030 | 15190 | 7 | 51.54 |
| GE280ES | 280 | 400 | 155 | 120 | 350 | 1.1 | 1.1 | 3570 | 17850 | 6 | 65.06 |
| GE300ES | 300 | 430 | 165 | 120 | 375 | 1.1 | 1.1 | 3800 | 19100 | 7 | 78.0 |
Aplicações de rolamentos esféricos:
Motores elétricos, aplicações automotivas, aparelhos domésticos, equipamentos industriais.
Os rolamentos planos esféricos radiais são projetados para atender a todos os equipamentos de carga pesada.
Os rolamentos planos são capazes de atender a várias superfícies de contacto deslizantes;
Material composto de aço/PTFE e material de tecido de aço/PTFE.
A gama de produção varia de ID15 mm a ID250 mm.
