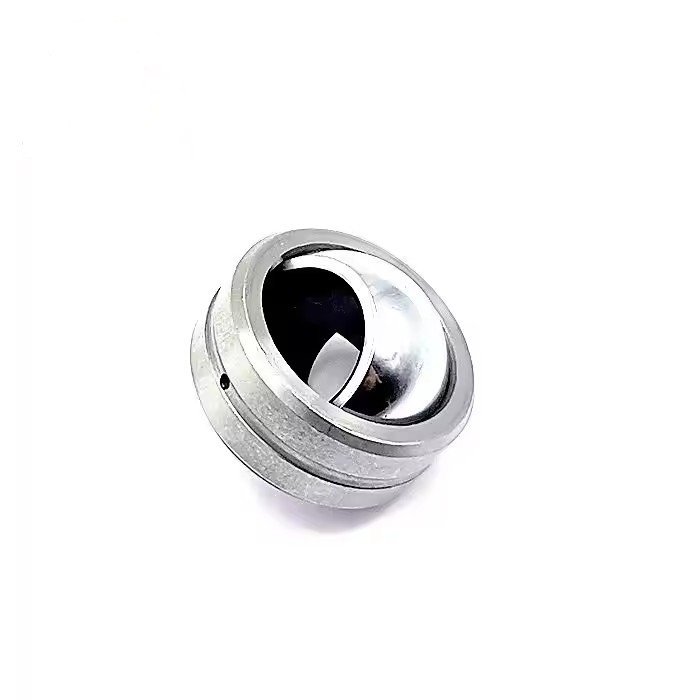

Comportamento de alta precisão durável COM5T COM6T COM8T

Rolamentos de alta resistência para automóveis COM8T

• Tipos de rolamentos planos esféricos

1- Rolamentos esféricos simples que necessitam de manutenção (aço sobre aço): têm uma superfície de contacto deslizante endurecida em ambos os anéis.Tem características de resistência ao desgaste e à corrosãoOs rolamentos com esta combinação de superfícies de contacto deslizantes requerem uma lubrificação regular.A elevada resistência das superfícies de contacto deslizantes torna estes rolamentos especialmente adequados para arranjos de rolamentos em que cargas pesadas de direcção alternada, cargas de choque ou cargas estáticas pesadas devem ser acomodadas.

2. Rolamentos planos esféricos sem manutenção: dividem-se em três grupos: material composto aço-PTFE, tecido aço-PTFE e liga aço-cobre.A capacidade de suporte de carga dinâmica dos rolamentos planos esféricos de tecido de aço sobre PTFE é superior à do material composto de aço sobre PTFESão utilizadas em aplicações em que é necessária uma longa vida útil dos rolamentos sem manutenção, ou em que as condições de funcionamento,A utilização de rolamentos de aço sobre aço é inadmissível devido a uma lubrificação inadequada ou à ausência de lubrificação..

• Vida de serviço

The service life of a GEGZ series plain shaft bearing operated under mixed or dry friction conditions is determined by the increase in bearing clearance or bearing friction caused by progressive wear of the sliding surfacesDependendo da aplicação, o desgaste admissível ou o aumento admissível do atrito serão diferentes.Isto significa que, nas mesmas condições de funcionamento, a vida útil que pode ser obtida na prática será diferente..

A vida útil de um rolamento de eixo plano da série GEGZ é o número de movimentos oscilantes,ou o número de horas de funcionamento que o rolamento irá funcionar antes de se atingir um aumento definido da distância de travagem do rolamento ou um aumento definido do atrito.

A vida útil efetiva é a vida útil que um dado rolamento esférico alcançará em condições de funcionamento reais.Mas também por vários outros fatores, tais como contaminação, corrosão, carga de alta frequência e ciclos de movimento, choque, etc. Alguns destes factores são impossíveis de determinar ou só podem ser determinados com dificuldade.

									Material
									BALÃO	Raça
									Aço cromado	Aço cromado
									1.Anel externo pressionado em torno do anel interno
									2.Reboco exterior revestido com material composto de PTFE	3.de peso superior a 20 g/m2
PARTE NÃO de rolamento.	d	d1	B	C	D	DK	M	a)	Classificações de carga	Peso
COM3T (em inglês)	4.826	7.44	7.14	5.54	14.29	10.31	0.381	11	21.68	0.006
Proposta de regulamento (CE)	6.350	9.25	8.71	6.35	16.67	12.70	0.560	13.5	33.02	0.010
Comunicação da Comissão	7.938	10.64	9.53	7.14	19.05	14.27	0.810	12	43.20	0.014
COM (96) 6 final Proposta de regulamento (CE)	9.525	13.11	10.31	7.92	20.64	16.66	0.810	10	56.04	0.017
COM (96) 516 final Proposta de regulamento do Conselho	11.113	13.46	11.10	8.71	23.02	17.45	0.810	8.0	63.07	0.021
COM (86) 6 final Proposta de regulamento (CE) do Conselho que altera o Regulamento (CE) n.o	12.700	16.26	12.70	9.91	25.40	20.65	0.810	9.5	88.39	0.029
COM (96) 516 final Proposta de regulamento (CE)	14.288	18.03	14.27	11.10	27.78	23.01	0.810	9.5	110.94	0.039
Comunicação da Comissão	15.875	19.81	15.88	12.70	30.16	25.40	0.810	8.5	141.96	0.050
Comunicação da Comissão	19.050	23.37	19.05	15.06	36.51	30.15	1.120	9	212.94	0.093
Proposta de regulamento (CE) do Parlamento Europeu e do Conselho	22.225	24.89	22.23	17.86	39.69	33.32	1.120	9.5	279.93	0.119
Comunicação da Comissão	25.400	28.40	25.40	20.24	44.45	38.10	1.120	10	368.25	0.175
HCOM16T	25.400	34.54	25.40	19.84	50.80	42.85	0.810	9	472.46	0.251
HCOM19T	30.163	40.89	30.15	23.80	60.33	50.80	0.810	8.5	672.00	0.406
HCOM20T	31.750	40.89	30.15	23.80	60.33	50.80	0.810	8.5	672.00	0.406
HCOM24T	38.100	47.24	34.93	27.79	69.85	58.72	0.810	8.5	906.96	0.616
HCOM28T	44.450	53.59	39.67	31.75	79.38	66.68	1.120	8.0	1176.61	0.884
HCOM32T	50.800	59.94	44.45	34.93	88.90	74.60	1.120	8.5	1448.06	1.198

Os rolamentos são fornecidos em série com anel e revestimento de teflon.

Tolerância ao aborrecimento: +.0025 -.0005

Nota:

GRUVAS DE LUBRICAÇÃO DENTRO D.I. e D.O. da RAÇÃO

Para *TEFLON LINER ADD "T" TO SUFFIX.

(Unidades com revestimentos de teflon não têm buracos de lubrificação ou ranhuras na corrida.)
