Detalhes do produto
Lugar de origem: China
Marca: SFT
Número do modelo: BW-13255
Termos de pagamento e envio
Quantidade de ordem mínima: negociável
Preço: negotiable
Detalhes da embalagem: caixa, pálete
Tempo de entrega: 20-45DAYS
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 50000PCS/MONTH
Largura máxima: |
26.7mm |
Material: |
Aço cromado |
Vibração: |
ZV1, ZV2, ZV3, ou como pedido |
Diâmetro exterior do eixo: |
88.882mm |
Tipo dos selos: |
Não-selado |
Diâmetro interno do eixo: |
72.217mm |
Largura máxima: |
26.7mm |
Material: |
Aço cromado |
Vibração: |
ZV1, ZV2, ZV3, ou como pedido |
Diâmetro exterior do eixo: |
88.882mm |
Tipo dos selos: |
Não-selado |
Diâmetro interno do eixo: |
72.217mm |

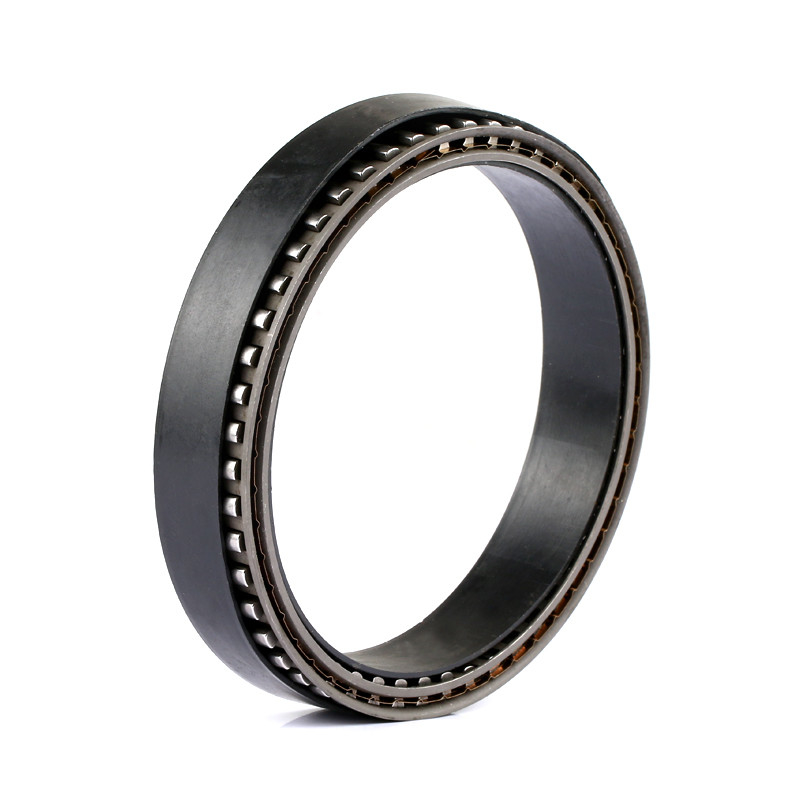

Mola da embreagem da motocicleta Roda livre da embreagem unidirecional Rolamento da embreagem BW13255
Recurso

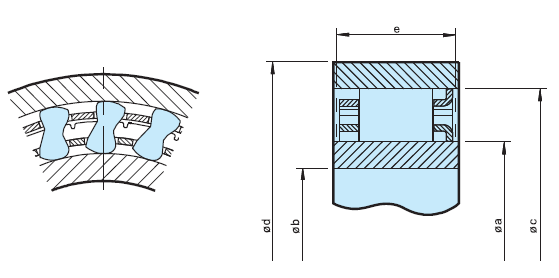

O tipo BWC é uma gaiola de roda livre tipo sprag sem anéis internos ou externos.Ele deve ser instalado em um projeto que forneça pistas, rolamentos
suporte para cargas axiais e radiais, lubrificação e vedação.O tipo BWC versão-N aceita todos os tipos de lubrificantes atualmente
usado no equipamento de transmissão de energia.A tolerância do espaço da aba não deve ser excedida.As pistas interna e externa devem
ambos têm uma largura plana mínima "e", sem reentrâncias, para garantir o bom funcionamento da roda livre.Alternativamente, as corridas podem ser
fabricados em eixos ou alojamentos de aço endurecido, de acordo com a especificação abaixo.A dureza superficial da peça acabada deve ser HRC 60 a 62, para uma profundidade de 0,6 mm no mínimo.Dureza do núcleo de HRC35 a 45. Rugosidade da superfície não superior a 22CLA.Conicidade máxima entre pistas: 0,007 mm para largura de 25 mm.
Dimensões e Capacidades
| Item | X,BW,BWC |
| Material | Aço cromo GCr15 |
| Estrutura | Roda livre tipo sprag de linha única sem pistas internas ou externas |
| Superfície | HRC60 a 62, para uma profundidade mínima de 0,6 mm |
| Dureza do núcleo | HRC35 a 45 |
| Diâmetro interno do eixo | 83,596 milímetros |
| Eixo externo dia. | 102,555 mm |
| máx.largura | 25,4 mm |
Os parâmetros da gaiola de roda livre Sprag X,BW,BWC
| Tipo | Diâmetro interno do eixo | Diâmetro Externo do Eixo | Largura Máxima | Torque nominal de arrasto | ||
| D1 | Espaço Sprag | De | Espaço Sprag | B | NM (kgf.m) | |
| x-135006 | 54.572 | +0,008-0,005 | 71.211 | ±0,013 | 20,5 | 799 (81,5) |
| BW-13231 | 54.765 |
- |
71.427 |
- |
13.5 | 402 (41,0) |
| BW-13214 | 15.9 | 363 (37,0) | ||||
| BW-13167 | 15.9 | 569 (58,0) | ||||
| BW-13209 | 57.760 |
- |
74.427 |
- |
13.5 | 554 (56,5) |
| BWC-13239B | 15.9 | 711 (72,5) | ||||
| BW-13238 | 21,0 | 1050 (107) | ||||
| X-133401 | 59.538 | - | 76.200 | - | 25.4 | 1350 (138) |
| BW-13243 | 72.217 |
- |
88.882 |
- |
13.5 | 637 (65,0) |
| BWC-13168 | 21,0 | 1510 (154) | ||||
| BWC-13229 | 21.6 | 1325 (135) | ||||
| BW-13255 | 26,7 | 1920 (196) | ||||
| X-133614C | 83.596 | ±0,013 | 102.555 | - | 25.4 | 3040 (310) |
| X-133402 | 85.776 | - | 104.775 | - | 25.4 | 3090 (315) |
| BWC-13251 | 103.231 |
- |
119.944 |
- |
15.4 | 789 (80,5) |
| BWC-13261 | 15.4 | 1580 (161) | ||||
| X-133639 | 103.231 | - | 122.230 | - | 25.4 | 4410 (450) |
| X-133403 | 123.881 | - | 142.880 | - | 25.4 | 5740 (585) |
