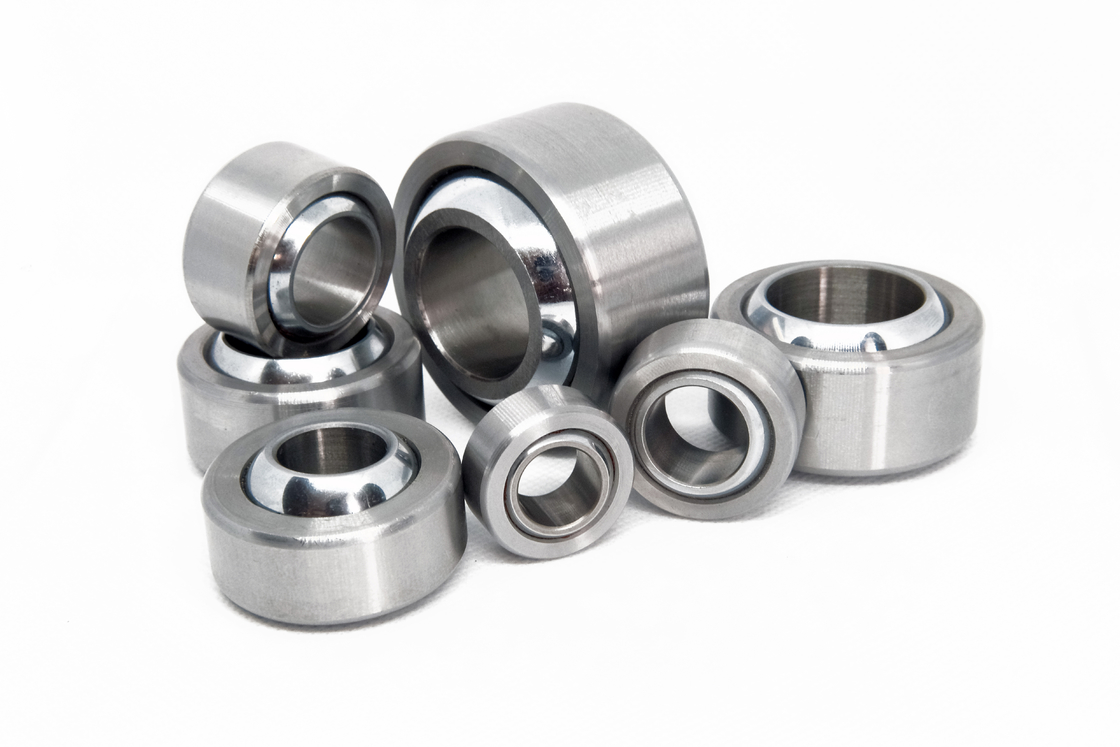

Planície esférica da junção de bola de COM12T que carrega o rolamento industrial do carro de grande resistência

Rolamentos Esféricos Plano de Alta Força Rolamentos Industriais de Automóveis COM12T

• Tipos de rolamentos planos esféricos

1- Rolamentos esféricos simples que necessitam de manutenção (aço sobre aço): têm uma superfície de contacto deslizante endurecida em ambos os anéis.Tem características de resistência ao desgaste e à corrosãoOs rolamentos com esta combinação de superfícies de contacto deslizantes requerem uma lubrificação regular.A elevada resistência das superfícies de contacto deslizantes torna estes rolamentos especialmente adequados para arranjos de rolamentos em que cargas pesadas de direcção alternada, cargas de choque ou cargas estáticas pesadas devem ser acomodadas.

2. Rolamentos planos esféricos sem manutenção: dividem-se em três grupos: material composto aço-PTFE, tecido aço-PTFE e liga aço-cobre.A capacidade de suporte de carga dinâmica dos rolamentos planos esféricos de tecido de aço sobre PTFE é superior à do material composto de aço sobre PTFESão utilizadas em aplicações em que é necessária uma longa vida útil dos rolamentos sem manutenção, ou em que as condições de funcionamentoA utilização de rolamentos de aço sobre aço é inadmissível devido a uma lubrificação inadequada ou à ausência de lubrificação..

• Vida de serviço

The service life of a GEGZ series plain shaft bearing operated under mixed or dry friction conditions is determined by the increase in bearing clearance or bearing friction caused by progressive wear of the sliding surfacesDependendo da aplicação, o desgaste admissível ou o aumento admissível do atrito serão diferentes.Isto significa que, nas mesmas condições de funcionamento, a vida útil que pode ser obtida na prática será diferente..

A vida útil de um rolamento de eixo plano da série GEGZ é o número de movimentos oscilantes,ou o número de horas de funcionamento que o rolamento irá realizar antes de se atingir um aumento definido do espaço livre do rolamento ou um aumento definido do atrito.

A vida útil efetiva é a vida útil que um dado rolamento esférico alcançará em condições de funcionamento reais.Mas também por vários outros fatores, tais como contaminação, corrosão, carga de alta frequência e ciclos de movimento, choque, etc. Alguns destes factores são impossíveis de determinar ou só podem ser determinados com dificuldade.

									Material
									BALÃO	Raça
									52100 aço	52100 aço
									Tratados térmicamente
									Cloreto de sódio	Revestidos com óleo
PARTE NÃO de rolamento.	B DIA.	D DIA.	W Largura	T Largura	O DIA.	BALÃO DIA.	F Champfer	a) MIA ANG.
	+.0015 -.0005	+.0000 -.0007	+.005 -.005	+.005 -.005	REF.	REF.	REF.	REF.
Comunicação da Comissão	.1900	.5625	.281	.218	.293	.406	.015	11	3,250	.014
Comunicação da Comissão	.2500	.6562	.343	.250	.364	.500	.022	13.5	4,950	.022
Comunicação da Comissão	.3125	.7500	.375	.281	.419	.562	.032	12	6,475	.030
Comunicação da Comissão	.3750	.8125	.406	.312	.516	.656	.032	10	8,400	.038
Comunicação da Comissão	.4375	.9062	.437	.343	.530	.687	.032	8	9,454	.047
COM (88) 5 final Proposta de regulamento (CE) do Conselho que altera o Regulamento (CE) n.°	.5000	1.0000	.500	.390	.600	.781	.032	9.5	13,250	.065
Proposta de regulamento (CE) do Parlamento Europeu e do Conselho que altera o Regulamento (CE) n.°	.5000	1.0000	1.000	.390	.600	.781	.032	9.5	13.250	.065
Comunicação da Comissão	.5625	1,0937	.562	.437	.671	.875	.032	9.5	16,630	.086
Proposta de regulamento (CE) do Parlamento Europeu e do Conselho	.6250	1,1875	.625	.500	.739	.968	.032	8.5	21,280	.110
Proposta de regulamento (CE) do Parlamento Europeu e do Conselho	.7500	1.4375	.750	.593	.920	1.187	.044	9	31,920	.204
Comunicação da Comissão ao Conselho	.7500	1.4375	.750	.593	.920	1.187	.044	9	31,920	.204
Proposta de regulamento (CE) do Parlamento Europeu e do Conselho	.8750	1.5625	.875	.703	.980	1.312	.044	9.5	41,960	.263
Comunicação da Comissão	1.0000	1.7500	1.000	.797	1.118	1.500	.044	10	55,200	.386
COMH16	1.0000	2.0000	1.000	.781	1.360	1.687	.032	9	70,820	.553
COMH19	1.1875	2.3750	1.187	.937	1.610	2.000	.032	8.5	100,730	.895
COMH20	1.2500	2.3750	1.187	.937	1.610	2.000	.032	8.5	100,730	.895
COMH24	1.5000	2.7500	1.375	1.094	1.860	2.312	.032	8.5	135,950	1.358
COMH28	1.7500	3.1250	1.562	1.250	2.110	2.625	.044	8	176,370	1.948
COMH32	2.0000	3.5000	1.750	1.375	2.360	2.937	.044	8.5	217,060	2.650

Os rolamentos são fornecidos em série com anel e revestimento de teflon.

Tolerância ao aborrecimento: +.0025 -.0005

Nota:

GRUVAS DE LUBRICAÇÃO DENTRO D.I. e D.O. de RACE

Para *TEFLON LINER ADD "T" TO SUFFIX.

(Unidades com revestimentos de teflon não têm buracos de lubrificação ou ranhuras na corrida.)
