Detalhes do produto
Lugar de origem: China
Marca: SFT
Número do modelo: GE80DO-2RS
Termos de pagamento e envio
Quantidade de ordem mínima: negociável
Preço: negotiable
Detalhes da embalagem: Caixa, pálete
Tempo de entrega: 20-45days
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 50000pcs/Month
Aplicação: |
Simon Rolamentos simples Equipamento de automação Rolamentos |
Avaliação da precisão: |
P0 P2 P4 P5 P6 |
Materiais: |
Chrome GCR15 de aço |
Identificação: |
80mm |
Tolerância: |
C0 |
OD: |
120mm |
Aplicação: |
Simon Rolamentos simples Equipamento de automação Rolamentos |
Avaliação da precisão: |
P0 P2 P4 P5 P6 |
Materiais: |
Chrome GCR15 de aço |
Identificação: |
80mm |
Tolerância: |
C0 |
OD: |
120mm |
GE80ES-2RS Rolamentos planos esféricos Fabricante GE80DO GE80DO-2RS
Características do rolamento GE de plano esférico
Os rolamentos planos esféricos radiais são projetados para atender a todos os equipamentos de carga pesada.
Os rolamentos planos são capazes de atender a várias superfícies de contacto deslizantes;
Material composto de aço/PTFE e material de tecido de aço/PTFE.
A gama de produção varia de ID15 mm a ID250 mm.

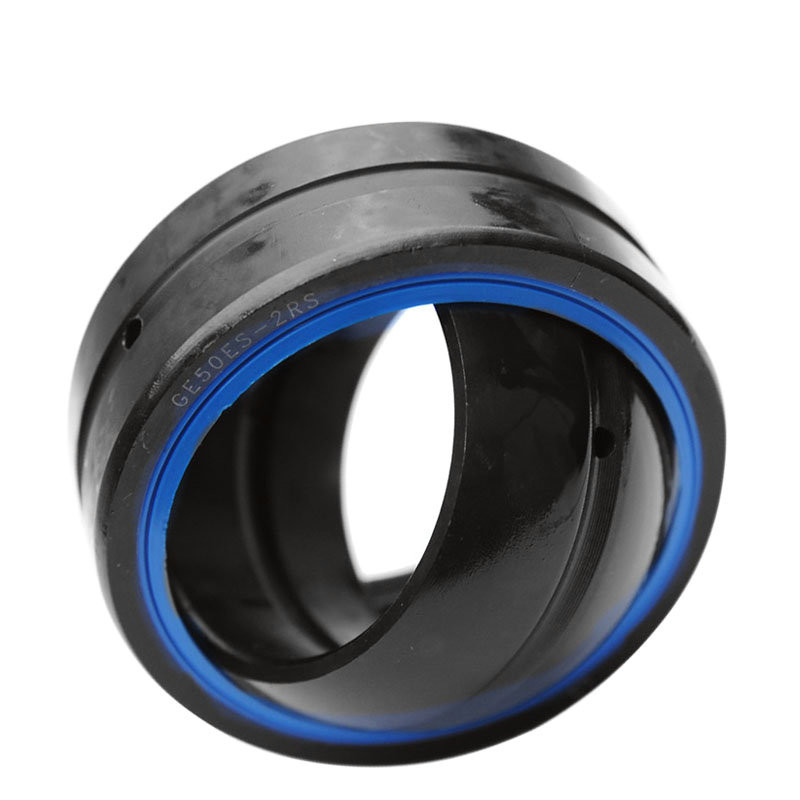

Imagem do rolamento plano esférico lubrificado GE ES2RS
| Tabela de dimensões · Dimensões em mm | |||||||||
| Diâmetro do eixo | Designação | Massas | Dimensões | ||||||
| Quilos | d | D | B | C | dK | α | |||
| d | sem selos | com selos | Graus | ||||||
| 6 | GE 6 DO1) | - Não. | 0,004 | 6 | 14 | 6 | 4 | 102) | 13 |
| 8 | GE 8 DO1) | - Não. | 0,007 | 8 | 16 | 8 | 5 | 132) | 15 |
| 10 | GE 10 DO1) | - Não. | 0,012 | 10 | 19 | 9 | 6 ̊0,24 | 162) | 12 |
| 12 | GE 12 DO1) | - Não. | 0,017 | 12 | 22 | 10 | 7 | 182) | 11 |
| 15 | GE 15 DO | - Não. | 0,027 | 15 | 26 | 12 | 9 | 222) | 8 |
| 16 | GE 16 DO4) | - Não. | 0,044 | 16 | 30 | 14 | 10 | 252) | 10 |
| 17 | GE 17 DO | GE 17 DO-2RS | 0,041 | 17 | 30 | 14 | 10 | 252) | 10 |
| 20 | GE 20 DO | GE 20 DO-2RS | 0,065 | 20 | 35 | 16 | 12 | 292) | 9 |
| 25 | GE 25 DO | GE 25 DO-2RS | 0,12 | 25 | 42 | 20 | 16 | 35,5 | 7 |
| 30 | GE 30 DO | GE 30 DO-2RS | 0,15 | 30 | 47 | 22 | 18 | 40,7 | 6 |
| 35 | GE 35 DO | GE 35 DO-2RS | 0,23 | 35 | 55 | 25 | 20 | 47 | 6 |
| 40 | GE 40 DO | GE 40 DO-2RS | 0,32 | 40 | 62 | 28 | 22 | 53 | 7 |
| 45 | GE 45 DO | GE 45 DO-2RS | 0,41 | 45 | 68 | 32 | 25 | 60 | 7 |
| 50 | GE 50 DO | GE 50 DO-2RS | 0,53 | 50 | 75 | 35 | 28 | 66 | 6 |
| 60 | GE 60 DO | GE 60 DO-2RS | 1 | 60 | 90 | 44 | 36 | 80 | 6 |
| 70 | GE 70 DO | GE 70 DO-2RS | 1,5 | 70 | 105 | 49 | 40 | 92 | 6 |
| 80 | GE 80 DO | GE 80 DO-2RS | 2,2 | 80 | 120 | 55 | 45 | 105 | 6 |
| 90 | GE 90 DO | GE 90 DO-2RS | 2,7 | 90 | 130 | 60 | 50 | 115 | 5 |
| 100 | GE 100 DO | GE100 DO-2RS | 4,3 | 100 | 150 | 70 | 55 | 130 | 7 |
| 110 | GE 110 DO | GE110 DO-2RS | 4,7 | 110 | 160 | 70 | 55 | 140 | 6 |
| 120 | GE 120 DO | GE120 DO-2RS | 8 | 120 | 180 | 85 | 70 | 160 | 6 |
| 140 | GE 140 DO | GE140 DO-2RS | 11 | 140 | 210 | 90 | 70 | 180 | 7 |
| 160 | GE 160 DO | GE160 DO-2RS | 14 | 160 | 230 | 105 | 80 | 200 | 8 |
| 180 | GE 180 DO | GE 180 DO-2RS | 18,2 | 180 | 260 | 105 | 80 | 225 | 6 |
| 200 | GE 200 DO | GE 200 DO-2RS | 28,3 | 200 | 290 | 130 | 100 | 250 | 7 |
| 220 | - Não. | GE 220 DO-2RS | 35,4 | 220 | 320 | 135 | 100 | 275 | 8 |
| 240 | - Não. | GE 240 DO-2RS | 39,4 | 240 | 340 | 140 | 100 | 300 | 8 |
| 260 | - Não. | GE 260 DO-2RS | 51,1 | 260 | 370 | 150 | 110 | 325 | 7 |
| 280 | - Não. | GE 280 DO-2RS | 64,6 | 280 | 400 | 155 | 120 | 350 | 6 |
| 300 | - Não. | GE 300 DO-2RS | 77,3 | 300 | 430 | 165 | 120 | 375 | 7 |
| 1) Não há instalações de relubrificação. | |||||||||
| 2) Não há ranhuras de lubrificação na superfície esférica do anel interno. | |||||||||
| 3) Também disponível nos grupos C2 e C3. | |||||||||
| 4) Preço e entrega a pedido. | |||||||||
Série de rolamentos conjuntos:
Tipo GE...E: anel externo único, sem tanque de lubrificação, pode suportar cargas radiais e pequenas cargas axiais em qualquer direção.
Tipo GE...ES: anel externo de costura única com ranhuras de lubrificação, capaz de suportar cargas radiais e pequenas cargas axiais em qualquer direção.
Tipo GE...ES-2RS, tipo GEEW...ES-2RS: anel externo de fenda única com ranhura de lubrificação e anel de vedação em ambos os lados.
Tipo GE...ESN: anel externo de fenda única, tipo GE...XSN: anel externo de fenda dupla (anel externo dividido) com sulco de óleo lubrificante e anel externo com sulco de retenção.Pode suportar cargas radiais e pequenas cargas axiais em qualquer direçãoNo entanto, quando a carga axial é recebida pelo anel de retenção, a sua capacidade de suportar cargas axiais é reduzida.
