Destacar:
Rolamento de rolo da agulha da extremidade DL3520 aberta
, Rolamento de rolo da agulha do complemento HRC58 completo
, Rolamento de rolo da agulha dos automóveis de Sft

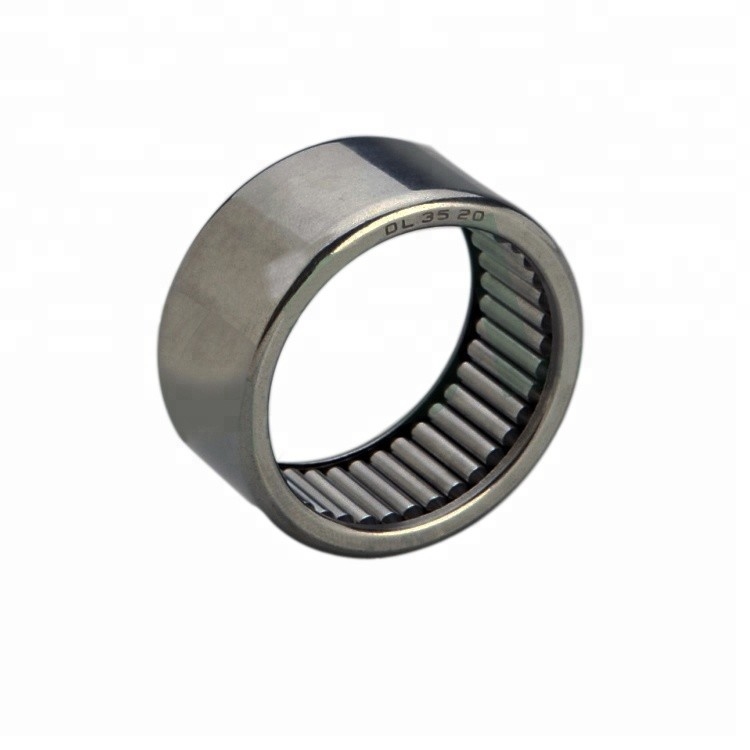

Rolamento de rolo 35 x 43 x 20MM da agulha da extremidade aberta de complemento DL3520 completo
Rolamento de rolo da agulha da extremidade aberta de complemento completo
Descrição do rolamento de rolo da agulha da extremidade aberta de complemento completo:
O rolamento de rolo da agulha é uma unidade de carregamento composta do anel exterior feito à máquina & do anel interno, gaiola e
conjunto do rolo da agulha que caracteriza a altura pequena da seção, a capacidade de carga grande & a rigidez, compactas
estrutura e tamanho pequeno, precisão de gerencio alta com a estrutura do anel interno disposto.
O rolamento de rolo da agulha é caracterizado por estruturas múltiplas, adaptação e fácil largos
a instalação.
É amplamente utilizado no automóvel, no pedágio da máquina, no torno, em metalúrgico, matéria têxtil, indústria de impressão e
etc. vário equipamento da maquinaria. Com este tipo do rolamento, o projeto de máquina pode realizar
objetivo de em escala reduzida & de pouco peso.
Os tipos de projetos complementam completamente o rolamento de rolo da agulha da extremidade aberta:
Este tipo do rolamento tem estilos estruturais múltiplos para a escolha dos clientes, como
série estreita & larga, com ou sem anéis, gaiolas, o reforço ou selagens internas. Pode ser projetada
de acordo com as exigências estruturais especiais dos clientes também.
| Tipo |
Dimensão (milímetros) |
| Fw |
D |
C |
| DL610 |
6 |
12 |
10 |
| DL810 |
8 |
14 |
10 |
| DL91412 |
9 |
14 |
12 |
| DL1012 |
10 |
16 |
12 |
| DL1210 |
12 |
18 |
10 |
| DL1212 |
12 |
18 |
12 |
| DL1312 |
13 |
10 |
12 |
| DL1412 |
14 |
20 |
12 |
| DL1512 |
15 |
21 |
12 |
| DL1612 |
16 |
22 |
12 |
| DL1712 |
17 |
23 |
12 |
| DL1812 |
18 |
24 |
12 |
| DL1816 |
18 |
24 |
16 |
| DL182416P |
18 |
24 |
16 |
| DL2012 |
20 |
26 |
12 |
| DL2016 |
20 |
26 |
16 |
| DL2216 |
22 |
28 |
16 |
| DL2516 |
25 |
33 |
16 |
| DL2520 |
25 |
33 |
20 |
| DL2820 |
28 |
36 |
20 |
| DL3016 |
30 |
38 |
16 |
| DL3020 |
30 |
38 |
20 |
| DL3025 |
30 |
38 |
25 |
| DL354216P |
35 |
42 |
16 |
| DL3516 |
35 |
43 |
16 |
| DL3520 |
35 |
43 |
20 |
| DL4016 |
40 |
48 |
16 |
| DL4020 |
40 |
48 |
20 |
| DL4416 |
44 |
52 |
16 |
| DL455216P |
45 |
52 |
16 |
| DL4716 |
47 |
55 |
16 |
| DL5012 |
50 |
58 |
12 |
| DL5018 |
50 |
58 |
18 |
| DL5020 |
50 |
58 |
20 |
| DL5520 |
55 |
63 |
|
Rolamento de rolo da agulha da extremidade aberta de complemento completo da característica:
- Rolamento de rolo tirado da agulha do copo para aplicações com cargas dinâmicas altas
- O escudo exterior de aço tirado (copo) tem um seção transversal reduzido para o uso em espaços restritos
- Os guias de aço da gaiola e espaçam uniformemente rolos para a fricção, a vibração, e o ruído reduzidos
- rolos de aço Através-endurecido, do alto-carbono do cromo para a tolerância de calor e durabilidade sob cargas pesadas
A tolerância dimensional e a precisão geométrica são baseadas em GB/T5801.
A diferença mútua do diâmetro do rolo da agulha é 2 um, e a categoria da precisão é classe
G2 (ISO GB/T309)
O diâmetro de círculo inscrito conforma-se à categoria F6 da tolerância antes do encaixe de exterior
anel com conjunto da gaiola e do rolo
Carregar o afastamento de corrida radial conforma-se ao valor definido pela classe 0 grupos de GB/T4604
Categoria especial da precisão baseada dentro em GB/T307.1
Para a informação mais completa na exigência especial do carregamento que corre o afastamento, círculo inscrito
e a categoria da precisão, contacta por favor nossa empresa
