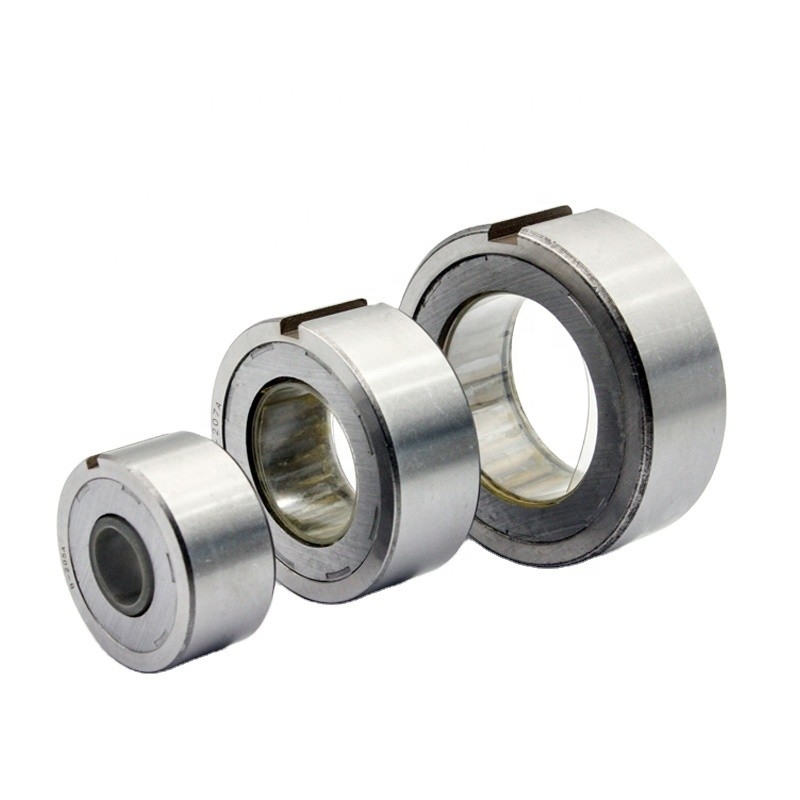

B200 S200 descem em roda livre uma embreagem de Sprag da maneira que carrega B205 para a máquina

A descrição de uma maneira que carrega o Sprag desce em roda livre a embreagem que carrega B205

A característica de desce em roda livre o rolamento da embreagem

O tipo S200 B200 desce em roda livre o rolamento da embreagem é um tipo apoiado não de carregamento do sprag desce em roda livre. Os sprags correm diretamente no eixo fornecido pelo usuário. Os rolamentos são exigidos para apoiar cargas axiais e radiais. A lubrificação e a selagem devem igualmente ser fornecidas pela instalação.
Um arranjo típico é instalar como mostrado este tipo ao lado de um rolamento na seguinte página. O furo de abrigo para receber a raça exterior será feito à máquina com uma tolerância H7. Uma chave transmitirá o torque. O eixo em que os sprags correm deve ter uma dureza de superfície de HRc 60 62 para uma profundidade terminada de um mínimo de 0,6 milímetros. A dureza do núcleo deve ser HRc 35 45. A aspereza de superfície não deve exceder CLA 22. O eixo máximo afila 0,01 milímetros por um comprimento de 50 milímetros. Concentricidade entre o eixo e o alojamento
o furo deve ser mantido dentro do TIR 0,05 milímetros.
A lubrificação preferida é óleo. O projeto de Stieber permite o uso da maioria dos lubrificantes comuns usados na transmissão de energia que inclui óleos da engrenagem com aditivos do EP. Quando necessária a lubrificação da graxa é igualmente possível.

As dimensões e as capacidades de descem em roda livre o rolamento da embreagem:

A instalação e o uso de descem em roda livre o rolamento da embreagem

1. A embreagem da came de 200 séries é eixo montado, assim que o eixo em que a embreagem é montada deve ser endurecido ao milímetro da profundidade do caso de Rc 56-60 e 1,5 após a moedura. Moagem (16micro-inch) ao revestimento 1.5S. O atarraxamento deste eixo não deve exceder 0,01 milímetros por 50mm.
2. Para a instalação da embreagem, monte a embreagem com rolamentos em ambos os lados ou em um lado a fim obter a concentricidade entre o eixo e a raça exterior da embreagem e pegar as cargas radiais ou empurradas que podem trabalhar na raça exterior ou no eixo. Veja o exemplo da instalação.
3. A embreagem deve ser montada no eixo girando o no sentido marcado pela seta mostrada na placa de embreagem. Não aplique choque à embreagem martelando.
4. As embreagens têm os mesmos diâmetros externos que os rolamentos mostrados na tabela acima. A tolerância furada do alojamento em que a embreagem é montada deve estar dentro da escala mostrada na tabela abaixo.
5. Para o índice, a lubrificação do óleo é recomendada.
6. a concentricidade do furo e do eixo de abrigo deve estar dentro de 0,05 milímetros.
