Rolamento da junção de bola dos cilindros hidráulicos da junta PTEF para o veículo universal

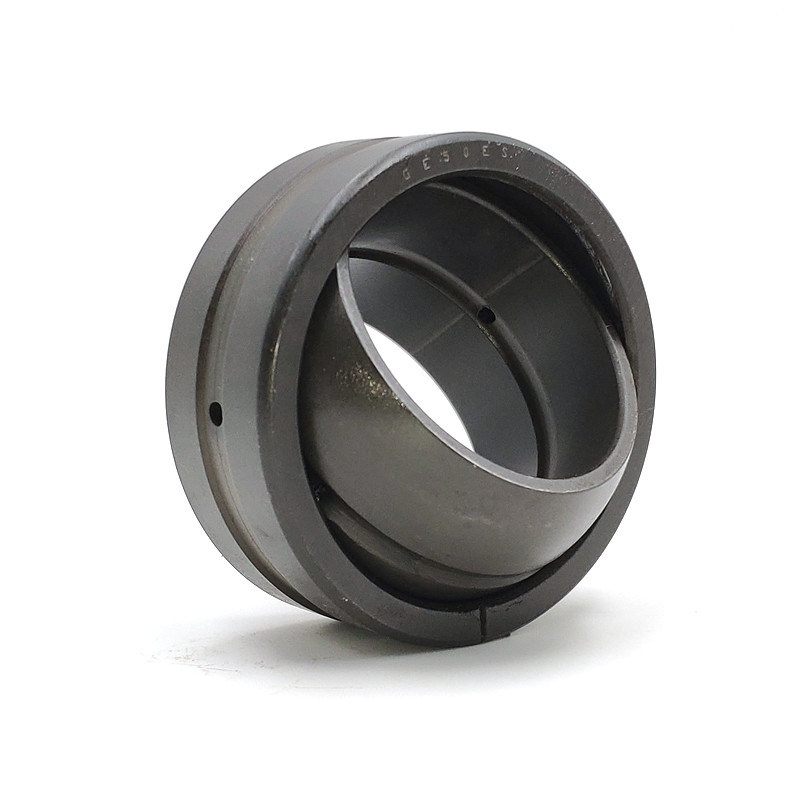

Junta lisa esférica que carrega para o veículo universal

Os rolamentos lisos têm um anel interno com um diâmetro externo convexo sphered e um anel exterior com sphered correspondentemente mas côncavos esféricos interior a superfície. Seu projeto fá-los particularmente apropriados para carregar os arranjos onde os movimentos do alinhamento entre o eixo e o alojamento têm que ser acomodados, ou onde os movimentos oscilando ou periódicos da inclinação ou do gerencio devem ser possíveis em velocidades de deslizamento relativamente lentas.

Os rolamentos lisos esféricos que exigem a manutenção têm o aço-em-aço da combinação da superfície de contato do deslizamento. Rolamentos com esta combinação da superfície de contato do deslizamento para exigir o relubrication regular. A resistência de desgaste alta das superfícies de deslizamento faz estes rolamentos especialmente apropriados para carregar os arranjos onde as cargas pesadas do sentido alterno, as cargas de choque ou as cargas estáticas pesadas têm que ser acomodadas. Os rolamentos que têm extensões cilíndricas em ambos os lados do anel interno são pretendidos para as aplicações onde as luvas de espaçador são arranjadas normalmente em um ou outro lado do rolamento, ou projetados especialmente para os arranjos de carregamento dos cilindros hidráulicos.

Catálogo de carregamento liso esférico

Modelo	d (milímetro)	D (milímetro)	B (milímetro)	C (milímetro)	Peso (kg/pc)
GE8ES	8	16	8	5	0,008
GE10ES	10	19	9	6	0,012
GE12ES	12	22	10	7	0,017
GE15ES	15	26	12	9	0,027
GE17ES	17	30	14	10	0,041
GE20ES	20	35	16	12	0,066
GE25ES	25	40	20	16	0,119
GE30ES	30	47	22	18	0,153
GE35ES	35	55	25	20	0,233
GE40ES	40	62	28	22	0,306
GE45ES	45	68	32	25	0,427
GE50ES	50	75	32	28	0,546
GE60ES	60	90	44	36	1,045
GE70ES	70	105	49	40	1,55
GE80ES	80	120	55	45	2,31
GE90ES	90	130	60	50	2,75
GE100ES	100	150	70	55	4,45

Aplicações do rolamento liso esférico:

A aplicabilidade deste tipo é muito extensiva, e ShS40 é indicado frequentemente na documentação para máquinas e equipamento, embora o projeto mais moderno de ShSP40 seja mais conveniente para a instalação e a operação. Das unidades comuns do equipamento onde é instalado, o seguinte pode ser notado: um punho de expansão do sistema de freio de MAZ, movimentações do controle de trator, por exemplo, TT-4M, um cilindro giratório e uma caixa de engrenagens da movimentação de alguns modelos de BelAZ, um engate de carros do bonde, uma barra da torsão das ligas e muitas outras unidades de veículos motorizados e do vário equipamento.
