Detalhes do produto
Lugar de origem: China
Marca: SFT
Número do modelo: PHS16
Termos de pagamento e envio
Quantidade de ordem mínima: Negociável
Preço: negotiable
Detalhes da embalagem: Caixa, pálete
Tempo de entrega: 30-45days
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 50000pcs/Month
Cor: |
Tira |
Tipo: |
EXTREMIDADE DE HASTE |
Material: |
Aço cromado |
Tamanho de furo: |
5 - 30 milímetros |
Aplicação: |
Indústria, Máquinas |
Característica: |
de baixo nível de ruído |
Cor: |
Tira |
Tipo: |
EXTREMIDADE DE HASTE |
Material: |
Aço cromado |
Tamanho de furo: |
5 - 30 milímetros |
Aplicação: |
Indústria, Máquinas |
Característica: |
de baixo nível de ruído |

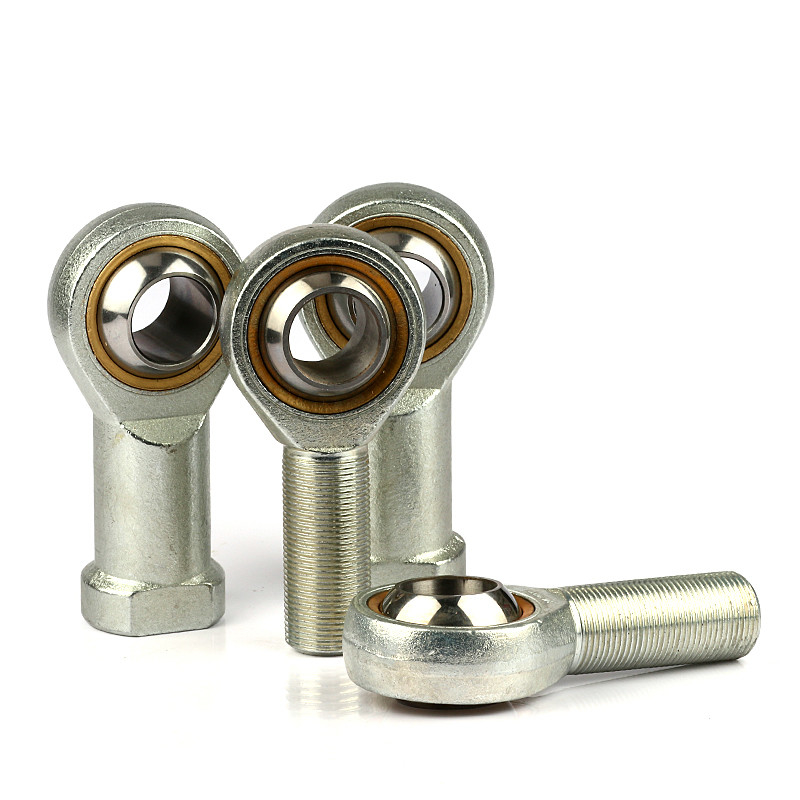

Rolamento de extremidades de haste rosqueadas de junta esférica de alta precisão
Descrição deRolamento de extremidades de haste roscadas:
O rolamento da extremidade da haste consiste em uma cabeça em forma de olho com haste integral formando um alojamento e uma rótula padrão, ou um anel interno de rótula esférica, ou um anel interno de rótula e uma camada deslizante entre o orifício da cabeça e o anel interno.Como regra, as extremidades da haste estão disponíveis com roscas fêmea ou macho à esquerda ou à direita.As extremidades da haste têm as combinações de superfície de contato deslizante aço sobre aço, aço sobre bronze, material composto de aço sobre PTFE, tecido de aço sobre PTFE e aço sobre plástico PTFE.
O Rod End é um rolamento deslizante esférico que incorpora um anel interno esférico com precisão e dureza equivalentes aos rolamentos de esferas de aço.Ele fornece movimento de rotação e oscilação muito suave sem jogo.
Aplicação deRolamento de extremidades de haste roscadas:
Os rolamentos das extremidades da haste são amplamente utilizados em carros, compressores, construção, motores elétricos, indústria alimentícia, eletrodomésticos, etc. Como um elemento rolante, ele gira o mundo.
| Nome do Produto |
SFT Número |
Dimensões mm | Classificações de carga KN | Peso ≈kg |
|||||||||||||
| d | d3 | B | C1 máximo |
l1 máximo |
d2 máximo |
h | l2 máximo |
dk | R1s min |
d1 | α° ≈ |
C | companhia | ||||
| Rolamento da extremidade da haste | POS5 | 5 | M5 | 8 | 6 | 20 | 18 | 33 | 42 | 11.11 | 0,3 | 7.7 | 13 | 3.25 | 5.7 | 0,013 | |
| Rolamento da extremidade da haste | POS6 | 6 | M6 | 9 | 6,75 | 23 | 20 | 36 | 46 | 12.7 | 0,3 | 8.9 | 13 | 4.3 | 72 | 0,02 | |
| Rolamento da extremidade da haste | POS8 | 8 | M8 | 12 | 9 | 25 | 24 | 42 | 54 | 15.875 | 0,3 | 10.3 | 14 | 7.2 | 11.6 | 0,03 | |
| Rolamento da extremidade da haste | POS10 | 10 | M10 | 14 | 10.5 | 30 | 26 | 48 | 61 | 19.05 | 0,3 | 12.9 | 13 | 10 | 14.5 | 0,055 | |
| Rolamento da extremidade da haste | POS12 | 12 | M12 | 16 | 12 | 34 | 30 | 54 | 69 | 22.225 | 0,3 | 15.4 | 13 | 13.4 | 17 | 0,085 | |
| Rolamento da extremidade da haste | POS14 | 14 | M14 | 19 | 13.5 | 37 | 34 | 60 | 77 | 25.4 | 0,3 | 16.8 | 16 | 17 | 24 | 0,14 | |
| Rolamento da extremidade da haste | POS16 | 16 | M16 | 21 | 15 | 41 | 40 | 66 | 86 | 28.575 | 0,3 | 19.3 | 15 | 21.6 | 28,5 | 0,21 | |
| Rolamento da extremidade da haste | POS18 | 18 | M18X1.5 | 23 | 16.5 | 45 | 44 | 72 | 94 | 31,75 | 0,3 | 21.8 | 15 | 26 | 42,5 | 0,28 | |
| Rolamento da extremidade da haste | POS20 | 20 | M20X1.5 | 25 | 18 | 48 | 48 | 78 | 102 | 34.925 | 0,3 | 24.3 | 14 | 31,5 | 52,5 | 0,38 | |
| Rolamento da extremidade da haste | POS22 | 22 | M22X1.5 | 28 | 20 | 52 | 54 | 84 | 111 | 38.1 | 0,3 | 25,8 | 15 | 38 | 57 | 0,48 | |
| Rolamento da extremidade da haste | POS25 | 25 | M24X2 | 31 | 22 | 58 | 60 | 94 | 124 | 42,85 | 0,3 | 29,5 | 15 | 47,5 | 68 | 0,64 | |
| Rolamento da extremidade da haste | POS28 | 28 | M27X2 | 35 | 24 | 63 | 66 | 103 | 136 | 47,6 | 0,3 | 33,7 | 15 | 58 | 75,5 | 0,96 | |
| Rolamento da extremidade da haste | POS30 | 30 | M30X2 | 37 | 25 | 67 | 70 | 110 | 145 | 50,8 | 0,3 | 34,8 | 17 | 64 | 88 | 1.1 | |
| Nome do Produto |
SFT Número |
Dimensões mm | Classificações de carga KN | Peso ≈kg |
|||||||||||||||
| d | d3 | B | C1 máximo |
C | l3 min |
d2 máximo |
l4 máximo |
h1 | l5 máximo |
d4 máximo |
d5 máximo |
dk | α° ≈ |
C | companhia | ||||
| Rolamento da extremidade da haste | PHS5 | 5 | M5 | 8 | 6 | 9 | 14 | 18 | 36 | 27 | 4 | 8.5 | 11 | 11.11 | 13 | 3.25 | 5.7 | 0,016 | |
| Rolamento da extremidade da haste | PHS6 | 6 | M6 | 9 | 6,75 | 11 | 14 | 20 | 40 | 30 | 5 | 10 | 13 | 12.7 | 13 | 4.3 | 7.2 | 0,022 | |
| Rolamento da extremidade da haste | PHS8 | 8 | M8 | 12 | 9 | 14 | 17 | 24 | 48 | 36 | 5 | 12.5 | 16 | 15.875 | 14 | 7.2 | 11.6 | 0,047 | |
| Rolamento da extremidade da haste | PHS10 | 10 | M10 | 14 | 10.5 | 17 | 21 | 26 | 56 | 43 | 6.5 | 15 | 19 | 19.05 | 13 | 10 | 14.5 | 0,077 | |
| Rolamento da extremidade da haste | PHS12 | 12 | M12 | 16 | 12 | 19 | 24 | 30 | 65 | 50 | 6.5 | 17.5 | 22 | 22.225 | 13 | 13.4 | 17 | 0,1 | |
| Rolamento da extremidade da haste | PHS14 | 14 | M14 | 19 | 13.5 | 22 | 27 | 34 | 74 | 57 | 8 | 20 | 26 | 25.4 | 16 | 17 | 24 | 0,16 | |
| Rolamento da extremidade da haste | PHS16 | 16 | M16 | 21 | 15 | 24 | 33 | 40 | 84 | 64 | 8 | 22 | 28 | 28.575 | 15 | 21.6 | 28,5 | 0,22 | |
| Rolamento da extremidade da haste | PHS18 | 18 | M18X1.5 | 23 | 16.5 | 27 | 36 | 44 | 93 | 71 | 10 | 25 | 31 | 31,75 | 15 | 26 | 42,5 | 0,32 | |
| Rolamento da extremidade da haste | PHS20 | 20 | M20X1.5 | 25 | 18 | 30 | 40 | 48 | 101 | 77 | 10 | 27,5 | 35 | 34.925 | 14 | 31,5 | 42,5 | 0,42 | |
| Rolamento da extremidade da haste | PHS22 | 22 | M22X1.5 | 28 | 20 | 32 | 43 | 54 | 111 | 84 | 12 | 30 | 38 | 38.1 | 15 | 38 | 57 | 0,54 | |
| Rolamento da extremidade da haste | PHS25 | 25 | M24X2 | 31 | 22 | 36 | 48 | 60 | 124 | 94 | 12 | 33,5 | 42 | 42,85 | 15 | 47,5 | 68 | 0,73 | |
| Rolamento da extremidade da haste | PHS28 | 28 | M27X2 | 35 | 24 | 41 | 53 | 66 | 136 | 103 | 14 | 37 | 46 | 47,6 | 15 | 58 | 75 | 0,98 | |
| Rolamento da extremidade da haste | PHS30 | 30 | M30X2 | 37 | 25 | 46 | 56 | 70 | 145 | 110 | 15 | 40 | 50 | 50,8 | 17 | 64 | 88 | 1.1 | |
Material deRolamento de extremidades de haste roscadas:
Extremidade da haste em aço e zincado, com rosca macho ou fêmea, superfície esférica com revestimento de bronze, anel interno de aço carbono cromo, superfície esférica com cromagem, pode ser lubrificada através de niple ou furo na extremidade da haste.Possui características de grande capacidade de carga, fácil montagem e desmontagem e simplificação do mecanismo.
