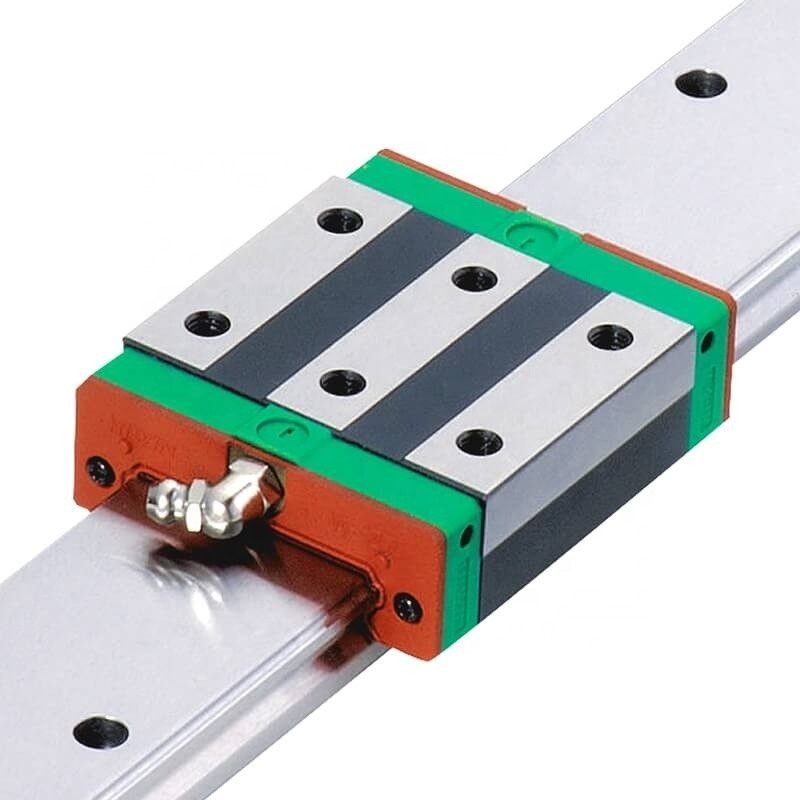

O Guideway linear do OEM desliza HG15 HG20 HG25 HG30 HG35 HG45 HG55 HG65

Descrição do produto

Prefácio: Um guideway linear permite um tipo de movimento linear que utiliza elementos de rolamento tais como bolas ou rolos. Usando elementos de rolamento recirculadores entre o trilho e o bloco, um guideway linear pode conseguir o movimento linear da elevada precisão. Comparado a uma corrediça tradicional, o coeficiente de fricção para um guideway linear é somente 1/50. Devido ao efeito da limitação entre os trilhos e os blocos, os guideways lineares podem pegar cargas no up/down e no esquerdo/direções certas. Com estas características, os guideways lineares podem extremamente aumentar a precisão móvel, especialmente, quando acompanhados com os parafusos precisos da bola.

Características

(1) capacidade dealinhamento
Pelo projeto, o sulco do circular-arco tem pontos de contato em 45 graus. A série do hectograma pode absorver a maioria de erros da instalação devendo surgir irregularidades e fornecer o movimento linear liso através da deformação elástica de elementos de rolamento e do deslocamento dos pontos de contato. a capacidade dealinhamento, a precisão alta e a operação lisa podem ser obtidas com uma instalação fácil.
(2) permutabilidade
Devido ao controle dimensional da precisão, a tolerância dimensional da série do hectograma pode ser mantida em uma escala razoável, assim que significa que todos os blocos e quaisquer trilhos em uma série específica podem ser usados junto ao manter a tolerância dimensional. E um retentor está adicionado para impedir que as bolas caiam para fora quando os blocos são removidos do trilho.
(3) rigidez alta em todos os quatro sentidos
Devido ao projeto da quatro-fileira, o guideway linear da série do hectograma tem avaliações iguais da carga no radial, no radial reverso e nos sentidos da lateral. Além disso, o sulco do circular-arco fornece uma largura do largo-contato entre as bolas e o canal adutor do sulco permitindo grandes cargas permissíveis e a rigidez alta.
