Detalhes do produto
Lugar de origem: China
Marca: SFT
Número do modelo: SC30UU SCS30UU
Termos de pagamento e envio
Quantidade de ordem mínima: Negociável
Preço: negotiable
Detalhes da embalagem: caixa, pálete
Tempo de entrega: 20-45DAYS
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 50000pcs/month
Material: |
Aço de Chrome |
Avaliação da precisão: |
P0 P4 P5 P6 |
Aspereza: |
Ra0.4-0.8 |
Lubrificado: |
Óleo |
Tipo: |
LINEAR, linear |
Dureza: |
59-63 HRC |
Material: |
Aço de Chrome |
Avaliação da precisão: |
P0 P4 P5 P6 |
Aspereza: |
Ra0.4-0.8 |
Lubrificado: |
Óleo |
Tipo: |
LINEAR, linear |
Dureza: |
59-63 HRC |

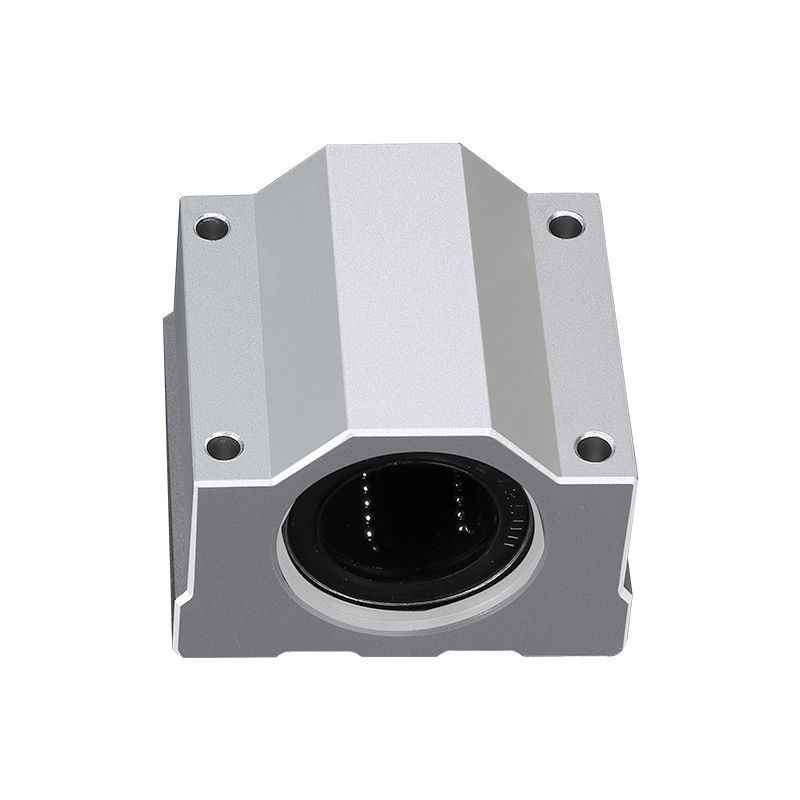

bloco próximo do transporte linear das unidades da corrediça que carrega o bloco de guia linear do deslizamento de SCS30UU
Descrição do produto do rolamento do movimento linear
Unidade do rolamento do movimento linear/série do SC… LUU SC… UU do bloco
O carregamento linear é uma produção barata de sistema do movimento linear para curso ilimitado conjuntamente com a linha central do cilindro. Desde levar o contato do ponto de bola com o eixo, assim que o uso de cargas pequenas. Com rotação mínima da bola de fricção, que pode obter o movimento suave da elevada precisão. Fricção de baixo nível de ruído, baixa, elevada precisão, vida alta. Devido ao contato do ponto entre a bola e a linha central reta, a fricção pequena, precisão do movimento é alta.
Os rolamentos lineares são usados conjuntamente com o eixo linear endurecido. Para sistemas infinitos de um movimento linear. A bola e o eixo endurecido porque é o ponto do contato, permitindo a carga são pequenos, mas o movimento linear da fricção mínima, elevada precisão, movimento rápido. Usado principalmente para o movimento linear passou.
Aplicação
Trilho de guia do movimento linear e série do bloco TBR/SBR com serface liso, pouca fricção, de baixo nível de ruído, são amplamente utilizados no sistema do movimento linear. Por exemplo, perfurador, máquina de moedura da ferramenta, máquina de corte automática, impressora, máquina de classificação do cartão, máquina do acondicionamento de alimentos, outras partes deslizantes na maquinaria industrial.
| Padrão | Avaliação da carga básica | Peso (gf) | Dimensionsmm) | ||||||||||||||
| Designação | Rolamento do forro | C dinâmico N | Co estático N | Diâmetro do eixo | Dimensões nominais (milímetros) | SC… UU | |||||||||||
| h | D | W | H | G | J | E | S1×I | S2 | K | L | |||||||
| SC8UU | LM8UU | 260 | 400 | 56 | Φ8 | 11 | 17 | 34 | 22 | 18 | 6 | 24 | 5 | M4×8 | Φ3.4 | 18 | 30 |
| SC10UU | LM10UU | 370 | 540 | 90 | Φ10 | 13 | 20 | 40 | 26 | 21 | 8 | 28 | 6 | M5×12 | Φ4.3 | 21 | 35 |
| SC12UU | LM12UU | 410 | 590 | 112 | Φ12 | 15 | 21 | 42 | 28 | 24 | 8 | 30,5 | 5,75 | M5×12 | Φ4.3 | 26 | 36 |
| SC13UU | LM13UU | 500 | 770 | 123 | Φ13 | 15 | 22 | 44 | 30 | 24,5 | 8 | 33 | 5,5 | M5×12 | Φ4.3 | 26 | 39 |
| SC16UU | LM16UU | 770 | 1170 | 189 | Φ16 | 19 | 25 | 50 | 38,5 | 32,5 | 9 | 36 | 7 | M5×12 | Φ4.3 | 34 | 44 |
| SC20UU | LM20UU | 860 | 1370 | 237 | Φ20 | 21 | 27 | 54 | 41 | 35 | 11 | 40 | 7 | M6×12 | Φ5.2 | 40 | 50 |
| SC25UU | LM25UU | 980 | 1560 | 555 | Φ25 | 26 | 38 | 76 | 51,5 | 42 | 12 | 54 | 11 | M8×18 | Φ7 | 50 | 67 |
| SC30UU | LM30UU | 1560 | 2740 | 685 | Φ30 | 30 | 39 | 78 | 59,5 | 49 | 15 | 58 | 10 | M8×18 | Φ7 | 58 | 72 |
| SC35UU | LM35UU | 1600 | 3130 | 1100 | Φ35 | 34 | 45 | 90 | 68 | 54 | 18 | 70 | 10 | M8×18 | Φ7 | 60 | 80 |
| SC40UU | LM40UU | 2150 | 4010 | 1600 | Φ40 | 40 | 51 | 102 | 78 | 62 | 20 | 80 | 11 | M10×25 | Φ8.7 | 60 | 90 |
| SC50UU | LM50UU | 3820 | 7930 | 3350 | Φ50 | 52 | 61 | 122 | 102 | 80 | 25 | 100 | 11 | M10×25 | Φ8.7 | 80 | 110 |
