Lubrificação radial cilíndrica da graxa da estrutura do rolamento de agulha da maneira do conjunto do retentor uma

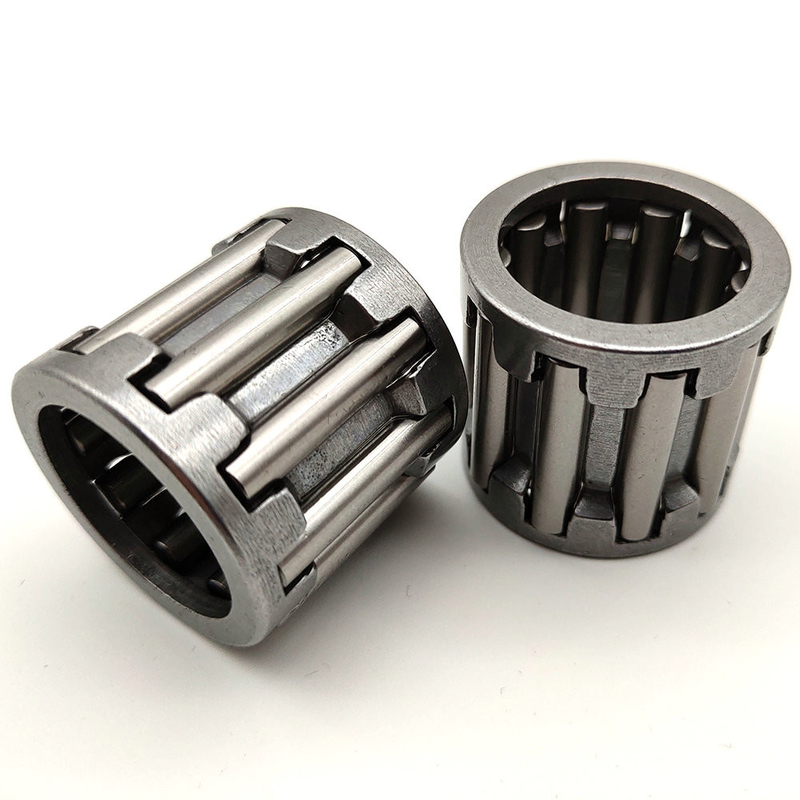

Revestimento de rolos de agulhas de retenção da série K K15*19*17

Rolamento de agulha

O rolamento de agulha é um rolamento com um rolamento cilíndrico, que é fino e longo em relação ao seu diâmetro.o rolamento ainda tem uma elevada capacidade de carga, rolamento de agulha com rolos finos e longos (diâmetro do rolão D 5 mm ou menos, acuidade 2,5 L/D, L) para o comprimento do rolão, de modo a que a estrutura radial seja compacta,o seu diâmetro e capacidade de carga ao mesmo tempo, com outros tipos de rolamentos de diâmetro exterior reduzidos ao mínimo, especialmente adequados para as dimensões limitadas da estrutura de suporte da instalação radial.

Tipo

(1) rolamento de rolos de agulha de anel externo fechado para perfurar

(2) rolamento de rolos de agulha com anel interno

(3) rolamento de rolos de agulha sem anel interno/rolamento de agulha sem anel interno sem quadro de retenção

(4) rolamento de rolos de agulha completa, com e sem gaiola

(5) também pode fornecer vários tipos de rolamento de rolos de agulha, 1, 2 componentes de gaiolas de agulha, sem guarda o rolamento de rolos de agulha 3, pode fazer 4, rolos de agulha combinados / 5,com um comprimento de travagem superior a 50 mm,

(6) Rolamento combinado de empuxo de rolos agulha/cilindro.

Vantagens

Rolamento de agulha com rolos finos e longos (3 ~ 10 vezes o diâmetro do comprimento do rolão, não superior a 5 mm de diâmetro), de modo que a estrutura radial é compacta,o seu diâmetro e capacidade de carga ao mesmo tempo, com outros tipos de rolamentos de diâmetro exterior reduzidos ao mínimo, especialmente adequados para as dimensões limitadas da estrutura de suporte da instalação radial.A precisão de processamento e a qualidade da superfície do rolamento de rolos de agulha devem ser combinadas com a manga do rolamento e a aplicação de acordo com diferentes usosO rolamento de rolos de agulha é uma unidade de rolamento composta por um rolamento de agulha central e por um componente de rolamento de empuxo.

Tamanho dos rolamentos de rolos de agulha:

Dimensões			Massas	Designação
Fw (d)	Eu sei.	U(B)
mm	mm	mm	g	- Não.
55	63	25	80	K 55x63x25
55	63	32	100	K 55x63x32
58	65	18	52	K 58x65x18
58	65	36	130	K 58x65x36 ZW
60	65	20	52	K 60x65x20
60	65	30	77	K 60x65x30
60	66	33	100	K 60x66x33 ZW
60	66	40	120	K 60x66x40 ZW
60	68	20	71	K 60x68x20
60	68	23	94	K 60x68x23
60	68	25	89	K 60x68x25
60	68	30	130	K 60x68x30 ZW
60	75	42	240	K 60x75x42
62	70	40	170	K 62x70x40 ZW
64	70	16	53	K 64x70x16
65	70	20	56	K 65x70x20
65	70	30	83	K 65x70x30
65	73	23	110	K 65x73x23
65	73	30	140	K 65x73x30
68	74	20	71	K 68x74x20
68	74	30	100	K 68x74x30
68	74	35	120	K 68x74x35 ZW
70	76	20	71	K 70x76x20
70	76	30	110	K 70x76x30
70	78	30	150	K 70x78x30
72	80	20	98	K 72x80x20
73	79	20	75	K 73x79x20
75	81	20	79	K 75x81x20
75	81	30	110	K 75x81x30
75	83	23	120	K 75x83x23
75	83	30	150	K 75x83x30
75	83	35	182	K 75x83x35 ZW
75	83	40	211	K 75x83x40 ZW
80	86	20	60	K 80x86x20
80	88	30	140	K 80x88x30
80	88	40	227	K 80x88x40 ZW
80	88	46	260	K 80x88x46 ZW
85	92	20	100	K 85x92x20
90	97	20	110	K 90x97x20
90	98	27	150	K 90x98x27
90	98	30	170	K 90x98x30
95	103	30	170	K 95x103x30
95	103	40	266	K 95x103x40 ZW
100	107	21	120	K 100x107x21
100	108	27	190	K 100x108x27
100	108	30	180	K 100x108x30
105	112	21	130	K 105x112x21
110	117	24	170	K 110x117x24
110	118	30	220	K 110x118x30
115	123	27	200	K 115x123x27
120	127	24	170	K 120x127x24
125	133	35	280	K 125x133x35
130	137	24	170	K 130x137x24
135	143	35	300	K 135x143x35
145	153	26	260	K 145x153x26
150	160	46	570	K 150x160x46
155	163	26	270	K 155x163x26
160	170	46	550	K 160x170x46
165	173	26	320	K 165x173x26
175	183	32	400	K 175x183x32
185	195	37	610	K 185x195x37
195	205	37	620	K 195x205x37
210	220	42	740	K 210x220x42
220	230	42	790	K 220x230x42
240	250	42	850	K 240x250x42
265	280	50	1 800	K 265x280x50
